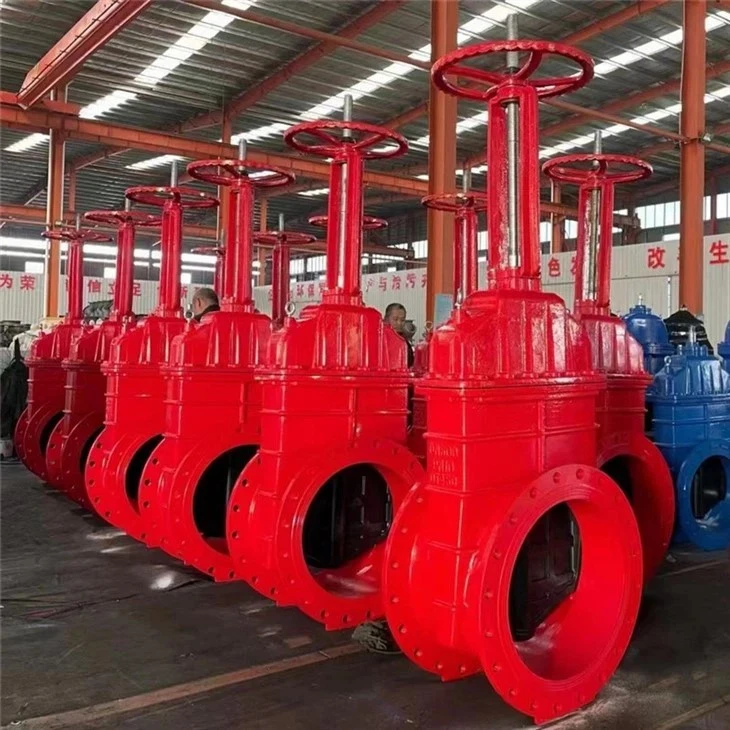

Засувка клинового типу

Коли затвор повністю відкритий, він втягується в корпус клапана, дозволяючи необмежений потік через клапан. Щоб закрити клапан, шибер опускається між сідлами, створюючи герметичність і блокуючи потік. Засувки клинового типу зазвичай використовуються там, де потрібне щільне перекриття, наприклад, у нафто- та газопроводах, водоочисних установках, електростанціях та різноманітних промислових процесах.

Послати повідомлення

Введення продукту

Ваш професійний виробник клинових засувок!

Компанія Tianjin Liangfa Technology Co., Ltd. знаходиться в місті Тяньцзінь. Це масштабна компанія з виробництва клапанів, яка об’єднує науково-дослідні розробки, виробництво та продажі.

Чому обирають нас?

Суворий контроль виробництва
Наша продукція виготовляється за дуже високими стандартами. Продукція пройшла міжнародну сертифікацію системи управління якістю ISO9001: 2000, сертифікацію системи управління навколишнім середовищем ISO 14001: 2004 і сертифікацію системи управління гігієною та безпекою GB/T 28001-2001.

Повна підтримка
Володіти всіма видами відмінного великого та середнього основного виробничого обладнання та основного обладнання та інструментів для перевірки та тестування. Щоб у вас не було проблем, ми пропонуємо комплексні технічні послуги, включаючи передпродажне обслуговування, виробництво та післяпродажне обслуговування.

Багатий досвід
Глибоко ораючи промисловість арматури більше 20 років, ми віддані суворому контролю якості та уважному обслуговуванню клієнтів, наш досвідчений персонал завжди готовий обговорити ваші вимоги та забезпечити повне задоволення клієнтів.

Широкий асортимент продукції
Наша компанія пропонує великий вибір арматурної продукції. Наша продукція включає поворотні клапани, клапани високої температури та високого тиску, засувки, зворотні клапани, прохідні клапани, регулюючі клапани, кульові крани, клапани водопостачання та дренажу, морські клапани, клапани API тощо, що стосуються різноманітного контролю потоку рідини потреби.

Засувка з гумовим клином

Засувки з гумовими клинами є життєво важливим компонентом у різних галузях промисловості завдяки своїй надійності та ефективності. Завдяки гумовій клиноподібній заслінці, яка стиснута до сідла клапана для ущільнення, ці клапани забезпечують точний контроль над потоком рідин, газів та інших матеріалів.

Шлюзовий клапан Ci

Шлюзовий клапан Ci - це високоефективний клапан, який використовується для контролю потоку рідин через трубопроводи. Це надійний і довговічний клапан, який витримує високий тиск і температуру. Клапан розроблено за передовою технологією для забезпечення ефективної роботи та мінімального обслуговування.

Гумовий шибер

Гумові засувки є чудовим вибором для промислового застосування, де довговічність, надійність і економічна ефективність є ключовими факторами. Ці клапани створені для забезпечення чудових можливостей контролю потоку, а також пропонують низькі вимоги до обслуговування та тривалий термін служби.

Шлюзовий клапан із ковкого чавуну

Шлюзовий клапан з ковкого чавуну — це дуже міцний і універсальний клапан, який зазвичай використовується в різних типах промислових і комерційних установок. Цей тип клапанів відомий своєю відмінною стійкістю до корозії, механічних ударів і зносу, що робить його популярним вибором серед інженерів і підрядників для різноманітних застосувань.

Подвійна фланцева засувка

Подвійні фланцеві засувки широко використовуються в різних галузях промисловості, таких як нафтова і газова промисловість, очищення води та хімічна промисловість. Ці клапани дуже ефективні в регулюванні потоку рідини по трубопроводах. Вони розроблені, щоб витримувати високий тиск і екстремальні температури, що робить їх ідеальними для ряду промислових застосувань.

Зворотний клапан шуму

Шумний зворотний клапан відноситься до клапана, який автоматично відкриває та закриває диск клапана на основі потоку самого середовища, що використовується для запобігання зворотному потоку середовища. Він також відомий як зворотний клапан, односторонній клапан, глушник зворотного клапана, зворотний клапан і зворотний клапан.

Засувка чавунна

Чавунні засувки є важливими компонентами, які широко використовуються в різних промислових цілях. Вони відрізняються високою міцністю і відмінною стійкістю до зношування, корозії та перепадів температури. Ці клапани призначені для контролю потоку рідин і газів і відомі своєю надійною та герметичною роботою.

Поворотний зворотний клапан

Структурна схема зворотних клапанів-метеликів дуже проста, і в порівнянні з іншими зворотними клапанами їх конструктивна довжина також дуже мала. Зворотний клапан-метелик, також відомий як зворотний клапан-метелик, з'єднаний у формі пластини. Пластина клапана складається з двох напівкруглих дисків, які з'єднані штоком клапана і примусово повертаються пружинами.

Вафельний дросельний клапан з нержавіючої сталі

Вафельний дисковий клапан із нержавіючої сталі є важливим компонентом у різноманітних промислових застосуваннях. Виготовлений з високоякісної нержавіючої сталі, він дуже міцний і стійкий до корозії, що робить його придатним для використання в суворих умовах. Цей клапан призначений для регулювання та контролю потоку рідин, газів та інших матеріалів, забезпечуючи плавний та ефективний хід процесів.

Що таке засувка клинового типу

Засувка клинового типу - це різновид засувки, яка використовується в якості запірного пристрою в трубопроводі. «Клиновим» він називається, тому що в якості запірного елемента використовується шибер клиновидної форми. Засувка, як правило, виготовлена з металу та призначена для щільного розміщення між двома паралельними сідлами в корпусі клапана. Коли затвор повністю відкритий, він втягується в корпус клапана, дозволяючи необмежений потік через клапан. Щоб закрити клапан, шибер опускається між сідлами, створюючи герметичність і блокуючи потік. Засувки клинового типу зазвичай використовуються там, де потрібне щільне перекриття, наприклад, у нафто- та газопроводах, водоочисних установках, електростанціях та різноманітних промислових процесах. Вони відомі своєю міцною конструкцією, здатністю працювати під високим тиском і здатністю обробляти широкий діапазон рідин.

Особливості засувки клинового типу

Компактний дизайн:Клиновий шибер має просту і компактну конструкцію, а його відмінна жорсткість забезпечує стабільну роботу засувки в середовищах високого тиску. Дизайн каналу гладкий і ефективно зменшує опір рідини.
Чудова жорсткість:Клинові засувки демонструють чудову жорсткість, що забезпечує стабільну роботу в умовах високого тиску та високої температури, стійкість до деформації та пошкоджень, забезпечуючи ефективність ущільнення та безпеку експлуатації.
Плавний прохід потоку:Конструкція внутрішнього проходу клапана спрощена, зменшуючи опір рідини та втрати тиску, підвищуючи ефективність потоку трубопровідних систем і зменшуючи споживання енергії.
Матеріали ущільнювальної поверхні:Клинові засувки забезпечують різноманітні режими руху, такі як ручна, пневматична, електрична та зубчаста трансмісія, щоб задовольнити різні випадки та потреби. Незалежно від того, чи це ручне керування на місці, дистанційне автоматичне керування чи випадки, які потребують точного налаштування, ви можете знайти відповідний метод водіння.
Кілька структурних форм:Клинові шиберні клапани мають різні конструктивні форми, такі як пружний клиновий одинарний затвор і жорсткий клиновий одинарний затвор. Ці різні структурні форми дозволяють клапану адаптуватися до різних вимог до робочого тиску та потоку. Незалежно від того, високий тиск і великий потік чи низький тиск і малий потік, ви можете знайти відповідну структурну форму для досягнення оптимальної продуктивності.

Типи засувок клинового типу

Одноклинові засувки з висхідним штоком
Один кінець стрижня клапана однозасувного клапана з клином, що піднімається, має трапецієподібну різьбу передачі, а стрижень клапана та затвор підвішені разом через Т-подібний паз. У верхній частині кришки клапана закріплена гайка штока клапана, а зовні гайки штока клапана встановлено маховик. Коли махове колесо обертається проти годинникової стрілки, шток клапана приводить в рух шиберну пластину вгору, і клапан відкривається; коли махове колесо повертається за годинниковою стрілкою, шток клапана опускається вниз, зрештою заклинює пластину затвора, і клапан закривається.
Одноклинові засувки без висувного штока
У середині клинового затвора однозасувного клапана клинового типу зі схованим штоком є наскрізний отвір. Направляючі канавки з обох боків неущільнювальної поверхні взаємодіють із напрямними ребрами на корпусі клапана, утворюючи напрямний пристрій. Канавка у верхній частині пластини затвора оснащена гайкою стрижня клапана з трапецієподібною різьбою, яка утворює пару передачі з трапецієподібною різьбою на нижньому кінці стрижня клапана та приводиться в дію маховиком, встановленим у верхній частині. штока клапана.
Продувний засувний клапан
Високотемпературна продувна засувка клинового типу створена на основі звичайної однозасувної засувки клинового типу. Пристрій продувки додається до корпусу клапана та кришки клапана. Вода або пара під високим тиском впорскується через продувний пристрій, щоб запобігти коксуванню та утворенню гранульованих частинок. Трубопроводи та клапани середовища очищаються та промиваються для досягнення видалення домішок у трубопроводах та клапанах, що має переваги зручності, економії часу тощо та ефективно збільшує термін служби системи. Він придатний для використання як пристрій для відкриття та закриття трубопроводів, що містять воду, пару, димовий газ, масло, туман, порошок, гранули та інші середовища. Він особливо підходить для транспортування нафти та установок каталітичного крекінгу в нафтохімічній промисловості для відкриття, закриття та очищення трубопроводу.

Компоненти засувки клинового типу

01/

Тіло
Корпус засувки клинового типу є основною частиною засувки. Це зовнішній корпус, який містить усі інші частини клапана. Корпус зазвичай виготовляється з чавуну, бронзи або нержавіючої сталі. Він розроблений таким чином, щоб витримувати високий тиск і температуру, і зазвичай прикріплюється болтами або фланцями до трубопроводу.

02/

Сидіння
Сідло - це частина клапана, яка забезпечує ущільнення між шибером і корпусом клапана. Сидіння зазвичай виготовляється з пружного матеріалу, такого як гума або тефлон. Сідло призначене для забезпечення щільного ущільнення, коли ворота знаходяться в закритому положенні.

03/

Шток клапана
Стержень клапана - це тяга, яка з'єднує затвор з приводом. Стержень клапана зазвичай виготовляється з нержавіючої сталі та має різьбу внизу для з’єднання з затвором. Верхня частина штока клапана проходить через кришку для з’єднання з приводом.

04/

Капот
Кришка – це кришка, яка розміщується на верхній частині корпусу, щоб закрити шток клапана та сальник. Капот зазвичай прикручується до корпусу і може бути знятий, щоб отримати доступ до штока клапана. Капот також розроблений таким чином, щоб витримувати високий тиск і температуру.

05/

Клинові ворота
Клиновий затвор є основним компонентом клинового затвора. Він має клиноподібну форму і призначений для вертикального піднімання та опускання в корпусі клапана для контролю потоку рідини. Ворота зазвичай виготовляються із зносостійких і корозійностійких матеріалів, що забезпечує стабільність і надійність при тривалому використанні.

06/

Актуатор
Привід - це механізм, який використовується для підняття або опускання воріт. Існує два типи приводів, які зазвичай використовуються із засувками: ручні та автоматичні. Ручні приводи зазвичай являють собою ручні колеса або важелі, тоді як автоматичні приводи зазвичай являють собою електричні або гідравлічні двигуни.

Еластичний клиновий засув проти жорсткого клинового засувки

Еластичний клин

Характерною рисою еластичного клина є його проста конструкція, надійне ущільнення та складність заклинювання при зміні температури середовища. Вимоги до точності обробки кута клина відносно невисокі. Для засувок із використанням пружних клинових пластин момент закриття не повинен бути надто великим, щоб запобігти перевищенню діапазону пружної деформації клина. Тому клапан повинен бути оснащений обмежувальним механізмом для контролю ходу клина.
Еластична клинова конструкція засувки підходить для засувок середнього та малого калібру різного тиску та температури. Середовище не повинно містити занадто багато твердих частинок, щоб вони не накопичувалися в кільцевій канавці клина і не впливали на його здатність до пружної деформації.

Жорсткий клин

Жорсткий клин є цільною суцільною конструкцією, яка не може компенсувати зміни у вирівнюванні сідла клапана, спричинені навантаженням на трубопровід або температурними коливаннями. Точність обробки напівкута клина з обох сторін ущільнювальної поверхні дуже висока, що ускладнює виготовлення та обслуговування. У процесі експлуатації ущільнювальні пари схильні до зношування, а клин легко підклинюється при зміні температури.
Жорсткі засувки клинового типу вважаються найекономічнішими, зазвичай придатними для умов низького тиску та температури, і майже всі малі засувки до DN50 (NPS2) використовують жорсткі засувки клинового типу.

Застосування засувки клинового типу

Нафтогазова промисловість

Засувки клинового типу широко використовуються в нафтовій і газовій промисловості через їх здатність працювати з рідинами під високим тиском і високою температурою. Вони зазвичай використовуються в трубопроводах, нафтопереробних заводах і нафтових вишках. Засувки клинового типу є кращими перед іншими типами засувок через їх чудову герметичність, яка є важливою для запобігання витокам у небезпечних середовищах і середовищі високого тиску.

Водоочисні споруди

Засувки клинового типу використовуються на водоочисних спорудах для регулювання потоку води по трубопроводах. Вони також використовуються на очисних спорудах для контролю потоку стічних вод. Засувки, які використовуються на водоочисних установках, часто виготовляються з матеріалів, стійких до корозії та ерозії.

Вироблення енергії

Засувки клинового типу використовуються на об'єктах виробництва електроенергії, таких як атомні електростанції, теплові електростанції та гідроелектростанції. Вони використовуються для керування потоком води, пари та інших газів і рідин через різні системи, які виробляють електроенергію.

Хімічна промисловість

Засувки клинового типу використовуються на хімічних заводах через їх здатність працювати з корозійними та абразивними хімікатами. Вони забезпечують надійний і безпечний спосіб контролювати потік цих матеріалів через трубопроводи, реактори та інше технологічне обладнання.

Технічне обслуговування засувки клинового типу

Перевірте наявність витоків
Регулярно перевіряйте корпус клапана, сальник і шток на наявність ознак витоку. Витік може спричинити несправність клапана та призвести до серйозніших проблем. Якщо ви помітили будь-які витоки, затягніть ущільнення клапана або замініть його, якщо необхідно.
Змастіть клапан
Засувки мають сполучаються поверхні, які необхідно регулярно змащувати. Нанесіть мастило на шток і сальник, щоб забезпечити плавне відкриття і закриття клапана. Уникайте надмірного змащування, оскільки це може призвести до того, що клапан буде занадто щільним або призведе до вибуху сальника.
Чисті компоненти
З часом на компонентах клапана може накопичуватися бруд і сміття, що призведе до їх несправності. Регулярно очищайте корпус клапана, затвор і шток, щоб видалити будь-який бруд або сміття, які накопичилися. Використовуйте неабразивний засіб для чищення, який не пошкодить клапан.
Випробуйте клапан
Клапан, який не відкривається або не закривається належним чином, може спричинити витік рідин або газів, що призведе до пошкодження або травми. Регулярно перевіряйте клапан, щоб переконатися, що він працює правильно. Кілька разів відкрийте та закрийте вентиль і прислухайтеся до незвичних звуків.
Забезпечте правильний монтаж
Засувки повинні бути встановлені правильно, щоб вони функціонували правильно. Дотримуйтесь інструкцій і переконайтеся, що клапан встановлено в правильній орієнтації. Неправильний монтаж може призвести до виходу клапана з ладу або спричинити протікання.

Сертифікати

Наша фабрика

Підприємство займає загальну площу понад 3000 квадратних метрів. Є понад 50 співробітників і всі види відмінного великого та середнього основного виробничого обладнання, а також основного обладнання та інструментів для перевірки та тестування.

Повний посібник із поширених запитань щодо засувки клинового типу

Q: Що таке засувка клинового типу?

A: Засувка клинового типу – це тип клапана, який використовується для контролю потоку рідин у трубопроводі. Він має клиноподібний затвор, який рухається вертикально, відкриваючи або закриваючи клапан. Засувка розроблена таким чином, щоб щільно прилягати між двома паралельними сідлами в корпусі клапана, забезпечуючи надійне ущільнення в закритому стані.

З: Які переваги мають клинові засувки?

Відповідь: клинові засувки мають кілька переваг. По-перше, вони забезпечують відмінну герметичність, забезпечуючи мінімальний витік, коли клапан закритий. По-друге, вони забезпечують двонаправлений потік, тобто рідина може протікати через клапан у будь-якому напрямку. По-третє, вони здатні витримувати високий тиск, що робить їх придатними для застосувань, де система працює під високим тиском. Крім того, клинові засувки мають мінімальний перепад тиску, що означає, що вони створюють невеликий опір потоку. Вони також довговічні і вимагають відносно легкого догляду.

Питання: Чи підходять клинові засувки для систем високого тиску?

В: Так, клинові засувки добре підходять для застосування під високим тиском завдяки своїй міцній конструкції та здатності забезпечувати герметичність. Вони можуть ефективно протистояти і контролювати потоки рідини під високим тиском.

З: Чи можна використовувати клинові засувки як для рідин, так і для газів?

В: Так, клинові засувки можна використовувати як для рідин, так і для газів. Вони універсальні та можуть обробляти широкий діапазон рідин, що робить їх придатними для різноманітних застосувань.

З: Які обмеження мають клинові засувки?

A: Хоча клинові засувки мають багато переваг, вони також мають деякі обмеження. По-перше, вони працюють повільніше порівняно з іншими типами клапанів, оскільки затвор повинен рухатися вертикально, щоб відкрити або закрити клапан. По-друге, вони мають обмеження щодо часткового відкриття, тобто вони не підходять для застосувань, які потребують точного контролю потоку. По-третє, клинові засувки потребують достатнього простору для встановлення, оскільки засувки повинні повністю втягуватися в корпус засувки, коли вони відкриті. Крім того, за певних умов, таких як високошвидкісні потоки або рідини з твердими речовинами, існує ймовірність заклинювання затвора, що спричинить проблеми з роботою. Нарешті, клинові засувки не рекомендуються для дроселювання, оскільки вони призначені для повністю відкритих або повністю закритих положень.

З: Чи підходять клинові засувки для дроселювання потоку?

A: Ні, клинові засувки не рекомендуються для дроселювання. Дроселювання відноситься до процесу керування швидкістю потоку шляхом регулювання відкриття клапана. Клинові засувки призначені для повністю відкритих або повністю закритих положень і не призначені для забезпечення точного контролю потоку в частково відкритих положеннях.

З: З яких матеріалів зазвичай виготовляють клинові засувки?

A: Клинові засувки зазвичай виготовляються з таких матеріалів, як чавун, ковкий чавун, вуглецева сталь, нержавіюча сталь і бронза. Вибір матеріалу залежить від таких факторів, як рідина, що обробляється, вимоги до температури та тиску, а також сумісність із навколишнім середовищем.

Q: Який механізм ущільнення клинових засувок?

Відповідь: Механізм ущільнення клинової засувки спирається на те, що клиноподібна засувка притискається до сідел для створення щільного ущільнення. Коли клапан закритий, шибер проштовхується між сідлами, утворюючи ущільнення, яке перешкоджає протіканню рідини через клапан.

З: Чи можуть клинові засувки забезпечувати двонаправлене керування потоком?

A: Так, клинові засувки призначені для забезпечення двонаправленого контролю потоку. Вони дозволяють рідині текти в будь-якому напрямку через клапан, що робить їх придатними для застосувань, де напрямок потоку може змінюватися.

З: Чи підходять клинові засувки для абразивних рідин?

A: Так, клинові засувки можуть працювати з абразивними рідинами. Однак важливо враховувати вибір матеріалу для клапана та затвора, щоб переконатися, що вони стійкі до зношування, викликаного абразивними частинками. Вибір таких матеріалів, як загартовані сплави або покриття, може збільшити довговічність клапана в абразивних середовищах.

З: Як обслуговувати клинову засувку?

A: Технічне обслуговування клинового затвора зазвичай передбачає регулярний огляд, очищення, змащування та заміну зношених деталей, таких як ущільнювачі та прокладки. Важливо дотримуватися вказівок виробника щодо обслуговування, щоб забезпечити оптимальну продуктивність і довговічність клапана.

Питання: чи можна відремонтувати клинові засувки, якщо вони протікають?

Відповідь: Так, клинові засувки можна відремонтувати, якщо вони витікають. Конкретна процедура ремонту залежить від типу та ступеня пошкодження. У деяких випадках може бути достатньо заміни ущільнювачів або прокладок, тоді як у разі серйозних пошкоджень може знадобитися більш масштабний ремонт. Рекомендується проконсультуватися з виробниками клапанів або фахівцями галузі для отримання відповідних вказівок щодо ремонту.

З: Який типовий діапазон робочих температур для клинових засувок?

Відповідь: Діапазон робочих температур для клинових засувок залежить від матеріалів, використаних у їх конструкції. Зазвичай вони витримують температури в діапазоні від -20 градусів до 400 градусів (-4 градусів F до 752 градусів F) або вище, залежно від вибору матеріалу. Важливо вибрати матеріали, які можуть витримувати конкретні температурні вимоги застосування.

З: Який типовий тиск для клинових засувок?

Відповідь: Клинові засувки доступні з різними номінальними показниками тиску, починаючи від застосувань із низьким тиском (наприклад, ANSI клас 150) до застосувань високого тиску (наприклад, ANSI клас 2500) або навіть вище, залежно від конструкції та конструкції. Номінальний тиск слід вибирати на основі робочого тиску системи, щоб гарантувати, що клапан може витримувати необхідний тиск без збоїв.

З: Чи підходять клинові засувки для підземного застосування?

В: Так, клинові засувки можна використовувати в підземних приміщеннях. Однак слід враховувати кілька факторів, таких як стійкість до корозії, доступність для обслуговування та захист від зовнішніх факторів, таких як ґрунт або вода. Важливо вибрати арматуру, призначену для підземної установки, і врахувати додаткові захисні заходи, якщо це необхідно.

З: Чи можна автоматизувати клинові засувки?

A: Так, клинові засувки можна автоматизувати за допомогою приводів. Приводи - це пристрої, які перетворюють енергію в механічний рух для відкриття або закриття клапана. Автоматизація клинових засувок забезпечує дистанційне або автоматичне керування, інтеграцію в системи керування та точне керування положенням засувки.

З: Який типовий термін служби клинової засувки?

A: Термін служби клинової засувки залежить від різних факторів, таких як умови експлуатації, технічне обслуговування та якість самої засувки. При належному обслуговуванні та догляді добре сконструйована клинова засувка може прослужити багато років. Однак важливо контролювати роботу клапана з часом і замінювати його, якщо спостерігаються ознаки зносу або погіршення.

Питання: Чи можна використовувати клинові засувки в умовах високих температур?

Відповідь: Так, клинові засувки можуть бути розроблені та виготовлені таким чином, щоб витримувати високі температури. Вирішально вибрати матеріали та компоненти, які можуть витримувати конкретні температурні вимоги, щоб забезпечити цілісність і продуктивність клапана за підвищених температур.

Питання: Чи підходять клинові засувки для застосування з рідинами з високою в’язкістю?

Відповідь: Так, клинові засувки можуть працювати з рідинами з високою в’язкістю. Однак важливо враховувати вимоги до крутного моменту для роботи та вибрати конструкцію клапана, яка відповідає в’язкості рідини. Засувки з більшими приводами або редукторами можуть знадобитися для забезпечення безперебійної роботи з рідинами з високою в’язкістю.

Питання: Як вибрати правильний клиновий затвор для мого застосування?

Відповідь: Вибір правильного клинового затвора передбачає врахування кількох факторів. До них належать тип рідини, вимоги до тиску та температури, характеристики потоку, сумісність матеріалів, обмеження простору та будь-які конкретні галузеві стандарти чи правила. Рекомендується проконсультуватися з фахівцями галузі, щоб переконатися, що клапан відповідає вашим конкретним вимогам до застосування, а також отримати експертну пораду щодо вибору клапана.
