Пневматичний поворотний клапан
Що таке пневматичний поворотний клапан?
Пневматичний дросельний клапан – це тип клапана, який використовує тиск повітря для контролю потоку рідини через трубу або трубку. Він складається з диска або пластини, яка обертається навколо центральної осі для контролю кількості рідини, яка проходить через клапан. Клапан зазвичай приводиться в дію за допомогою пневматичного приводу, який відкриває або закриває клапан залежно від змін тиску повітря.
Переваги пневматичного поворотного клапана
Швидка і проста робота
Пневматичні поворотні клапани можна швидко та легко відкрити або закрити простим поворотом ручки або натисканням кнопки. Це робить їх ідеальними для застосувань, де швидкий час реакції є критичним, наприклад, у надзвичайних ситуаціях.
Низькі витрати
Завдяки меншій кількості деталей, ніж у більшості інших типів клапанів, пневматичні дросельні клапани потребують меншого обслуговування та мають меншу ймовірність виходу з ладу. Вони також менш сприйнятливі до зносу, корозії та протікання.
Простий дизайн
Пневматичні дросельні клапани мають просту конструкцію, завдяки чому їх легко встановити та інтегрувати в існуючі системи. Вони також займають менше місця, ніж інші типи клапанів, що робить їх ідеальними для застосувань, де простір обмежений.
Варіанти кінцевих вимикачів
Пневматичні дросельні клапани можуть бути оснащені кінцевими вимикачами, які забезпечують зворотний зв’язок щодо положення клапана, що забезпечує кращий контроль процесу та автоматизацію.
Чому обирають нас?
Висока якість
Наша продукція виробляється або виконується за дуже високими стандартами з використанням найкращих матеріалів і виробничих процесів.
Цілодобовий онлайн сервіс
Ми намагаємося реагувати на всі проблеми протягом 24 годин, і наші команди завжди у вашому розпорядженні у разі будь-яких надзвичайних ситуацій.
Контроль якості
У нас є професійний персонал, який контролює виробничий процес, перевіряє продукти та гарантує, що кінцевий продукт відповідає необхідним стандартам рівня якості, інструкціям і специфікаціям.
Багатий досвід
Відданий суворому контролю якості та уважному обслуговуванню клієнтів, наш досвідчений персонал завжди готовий обговорити ваші вимоги та забезпечити повне задоволення клієнтів.

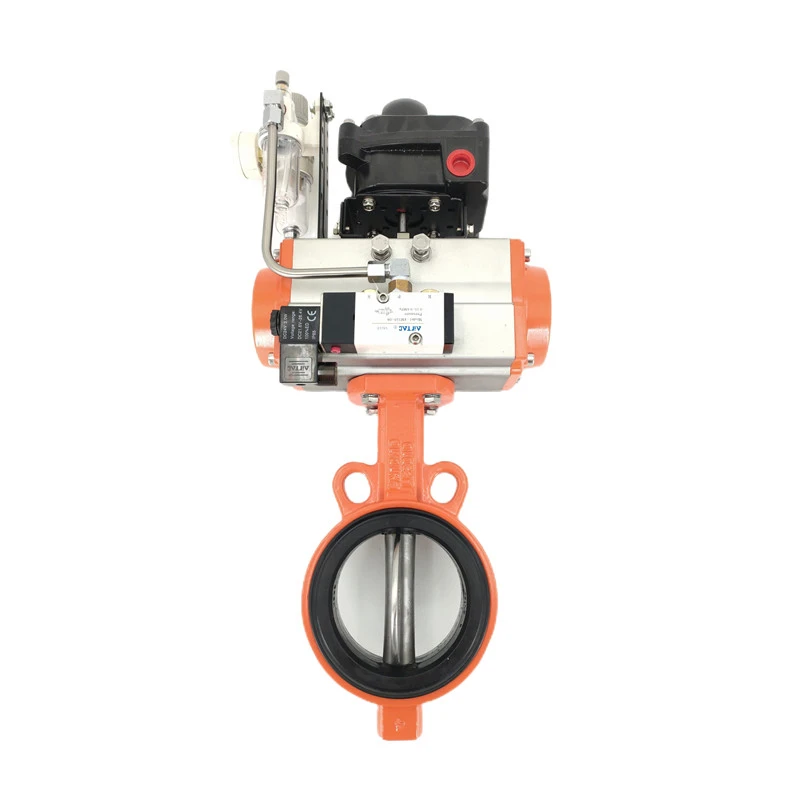

Поворотний клапан у вафельному стилі
Поворотний клапан у формі пластини є найпоширенішим типом поворотного клапана, який використовується в більшості застосувань. Цей клапан затиснутий між двома фланцями, завдяки чому його легко встановити між трубами. Диск клапана розташований в центрі трубопроводу і може бути відкритий або закритий на чверть оберту приводу. Цей тип клапана використовується в системах із середнім тиском і низькою температурою.
Дроссельний клапан у формі вушка
Поворотні дискові клапани схожі на пластинчасті, але мають виступи на корпусі клапана, які можна використовувати для кріплення клапана до трубопроводу. Ці вушка мають різьблення, а болти використовуються для кріплення клапана до трубопроводу. Клапани з вухами використовуються в системах високого тиску та потребують менше місця для встановлення, ніж клапани з пластинами.

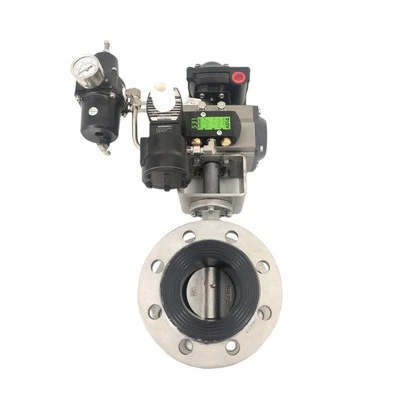

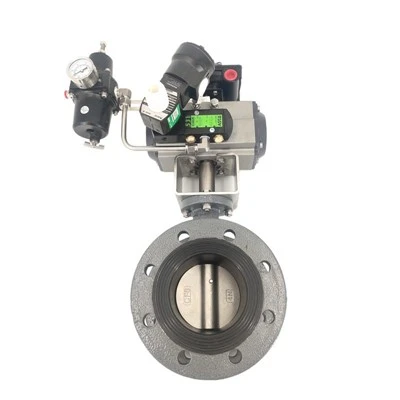

Поворотний затвор фланцевий
Дроссельний клапан з фланцем схожий на багатофланцевий клапан, але має фланці з обох сторін, які можна прикрутити до трубопроводу. Цей тип клапана використовується в умовах високого тиску та високої температури, де клапан потрібно надійно прикріпити до трубопроводу.
Високопродуктивний поворотний клапан
Високоефективні дискові клапани розроблені для більш вимогливих застосувань, де потрібне щільне закриття. У цих клапанах використовуються металеві сідла, а не еластомери, і вони можуть витримувати більш високі температури та тиск, ніж стандартні поворотні клапани. Високоефективні дискові затвори використовуються в таких галузях, як виробництво електроенергії, нафтова та хімічна промисловість.
Матеріал пневматичного поворотного клапана
Матеріал, який використовується для пневматичних поворотних клапанів, залежить від конкретного застосування. Як правило, корпуси поворотних клапанів виготовляються з чавуну, ковкого чавуну, вуглецевої сталі, нержавіючої сталі або пластику. Матеріали для ущільнення сідла та диска можуть включати EPDM, nbr, PTFE, метал або комбінації цих матеріалів. На вибір матеріалу впливають такі фактори, як температура, тиск, середовище, корозійне середовище та гігієнічні вимоги.
Застосування пневматичного дросельного клапана
Хімічна промисловість
Пневматичні поворотні клапани широко використовуються в хімічній промисловості для контролю потоку хімікатів і розчинників. У цих сферах застосування клапани використовуються для запобігання витоку або течії хімікатів у неправильному напрямку, що може спричинити серйозні проблеми, наприклад забруднення або нещасні випадки.
Фармацевтична промисловість
Пневматичні дискові клапани також використовуються у фармацевтичній промисловості для контролю потоку рідин і газів у різних процесах. У цих сферах застосування клапани використовуються для підтримки суворих санітарних умов і запобігання будь-якому забрудненню продуктів.
Харчова промисловість і виробництво напоїв
Пневматичні поворотні клапани широко використовуються в харчовій промисловості та виробництві напоїв для контролю потоку рідин у різних процесах, таких як змішування, пакування та очищення. Ці клапани розроблені відповідно до суворих санітарних стандартів, необхідних у цих галузях.
HVAC промисловості
Пневматичні поворотні клапани використовуються в системах опалення, вентиляції та кондиціонування повітря для регулювання потоку повітря та води. У цих застосуваннях клапани використовуються для контролю рівня температури та вологості в різних зонах будівлі.
Водоочисні споруди
Пневматичні поворотні клапани використовуються на водоочисних установках для контролю потоку води та хімікатів у різних процесах, таких як фільтрація, дезінфекція та осадження. Ці клапани розроблені таким чином, щоб витримувати корозійне середовище та гарантувати надійну роботу.
Нафтова і газова промисловість
Пневматичні поворотні клапани використовуються в нафтовій і газовій промисловості для контролю потоку рідин і газів у різних процесах, таких як буріння, переробка та транспортування. Ці клапани розроблені таким чином, щоб витримувати високий тиск і температуру та забезпечувати безпечну та надійну роботу.
Відкриття клапана
Щоб відкрити клапан, привід отримує сигнал від системи управління, яка потім подає тиск повітря в циліндр. Циліндр перетворює цей тиск у лінійний рух, який натискає на шток клапана, змушуючи диск обертатися за годинниковою стрілкою, і таким чином клапан відкривається.
Регулювання потоку
Коли клапан відкрито, він регулює потік, контролюючи кут нахилу диска. Диск можна обертати на 90 градусів, щоб повністю відкрити або повністю закрити клапан, або будь-яке проміжне положення, щоб забезпечити регульований потік.
Направлення потоку
Диск клапана може бути призначений для направлення потоку рідини по трубопроводу. Наприклад, диск може мати форму, щоб гарантувати, що потік буде спрямований з одного боку клапана на інший, зменшуючи турбулентність і мінімізуючи вплив потоку на трубопровід.
Закриття клапана
Щоб закрити клапан, пневматичний привід отримує інший сигнал, який потім знижує тиск повітря в циліндрі. Пружина всередині приводу штовхає шток клапана назад у вихідне положення, змушуючи диск обертатися проти годинникової стрілки, таким чином закриваючи клапан.
Моніторинг
Окрім регулювання потоку рідини, клапан також може надавати зворотний зв’язок із системою керування щодо умов процесу. Наприклад, він може вказувати положення клапана, тиск у трубопроводі та температуру.
Компоненти пневматичного поворотного клапана
Тіло
Корпус клапана - це зовнішній кожух, в якому розміщені інші компоненти. Зазвичай він виготовляється з чавуну, нержавіючої сталі або пластику, залежно від застосування.
Диск
Диск — це плоский круглий компонент, який регулює потік рідин, газів і суспензій. Зазвичай він виготовляється з металу або синтетичних матеріалів, таких як PTFE або EPDM.
Стебло
Шток – це компонент, який з’єднує диск із приводом. Він контролює рух диска і може бути розроблений для різних робочих умов, таких як високий тиск або висока температура.
Актуатор
Привід - це компонент клапана, який керує відкриттям і закриттям диска. Зазвичай він живиться стисненим повітрям або газом, і ним можна керувати дистанційно або вручну.
Пломби
Ущільнювачі - це компоненти, які запобігають витоку навколо клапана. Зазвичай вони виготовляються з гуми або інших еластомерів і розроблені таким чином, щоб витримувати певну рідину або газ, що протікає через клапан.
Підшипники
Підшипники - це компоненти, які підтримують шток і диск і дозволяють їм плавно обертатися. Зазвичай вони виготовляються з металу або пластику та мають низький коефіцієнт тертя для зменшення зносу.
Технічне обслуговування пневматичного дросельного клапана
Регулярно перевіряйте сідла клапанів
Сідла клапана відповідають за герметичність клапана та запобігання витоку. Якщо сідла клапанів пошкоджуються або зношуються, можуть виникнути витоки. Щоб запобігти витокам, важливо регулярно перевіряти сідла клапанів на предмет зносу.
Змастіть клапан
Змащування пневматичної дросельної заслінки допомагає запобігти корозії та зменшує знос рухомих частин. Використовуйте високоякісне мастило, яке сумісно з матеріалом клапана.
Огляньте привод
Привід відповідає за відкриття і закриття клапана. Регулярно перевіряйте привод на наявність ознак пошкодження або зносу. Переконайтеся, що привод працює правильно, регулярно перевіряючи його роботу.
Очистіть корпус клапана
Важливо регулярно чистити корпус клапана, щоб запобігти накопиченню осаду або сміття. Для очищення корпусу клапана використовуйте м’який миючий засіб і воду.
Перевірте подачу повітря
Подача повітря необхідна для роботи пневматичної дросельної заслінки. Переконайтеся, що подача повітря чиста і суха, а тиск знаходиться в межах рекомендованого діапазону.
Випробуйте клапан
Важливо проводити регулярні перевірки пневматичної дросельної заслінки, щоб переконатися, що вона функціонує правильно. Перевіряйте клапан принаймні раз на рік, щоб переконатися, що він працює належним чином.
монтаж
Важливо переконатися, що клапан встановлено правильно. Клапан слід встановлювати в чистому та сухому середовищі та не піддавати впливу екстремальних температур, сонячного світла або корозійних/неприємних газів.
Операційне середовище
У робочому середовищі не повинно бути жодних перешкод, сміття чи будь-якого іншого матеріалу, який може перешкоджати безперебійній роботі клапана. Крім того, клапани не повинні піддаватися високому тиску, різким змінам тиску або високим витратам, оскільки це може пошкодити клапан.
Регулярне обслуговування
Регулярне обслуговування клапана має важливе значення для його безперебійної роботи та тривалого терміну служби. Клапан слід періодично чистити та змащувати, а будь-які зношені або пошкоджені деталі слід негайно замінювати.
Захисне спорядження
Завжди переконайтеся, що оператори одягають відповідне захисне спорядження під час роботи з клапаном. Це може включати рукавички, засоби захисту очей/вушей і респіраторні маски для запобігання будь-яким травмам або впливу небезпечних часток.
Аварійне відключення
Клапан повинен бути оснащений механізмом аварійного відключення, який може бути активований у разі будь-якої несправності або аварійної ситуації. Цей механізм забезпечує автоматичне закриття клапана, запобігаючи будь-якому пошкодженню системи.
Тип і розмір клапана
Перше, що вам потрібно зробити, це визначити розмір і тип дросельної заслінки, яка вам потрібна. Враховуйте швидкість потоку, тиск і температуру середовища, з яким ви працюєте, а також розмір труби та тип з’єднання. Поворотні клапани бувають різних розмірів, від кількох дюймів до кількох футів у діаметрі. Найпоширенішими типами поворотних клапанів є міжфланцеві, кольцеві та фланцеві.
матеріал
Виберіть матеріал клапана, який сумісний із середовищем, з яким ви будете працювати. Звичайні матеріали включають нержавіючу сталь, вуглецеву сталь, чавун і пластик. На вибір матеріалу можуть впливати такі фактори, як температура, тиск і хімічний склад середовища.
Привід клапана
Пневмопривід є одним з найпопулярніших варіантів поворотних затворів. Він використовує стиснене повітря для відкриття та закриття клапана, що робить його ідеальним для автоматизованих процесів. Розгляньте розмір і тип приводу, необхідного для забезпечення належної роботи клапана. Приводи доступні в різних розмірах, від маленьких до великих, і вони можуть бути подвійної дії або з пружинним поверненням.
Вимоги до крутного моменту
Крутний момент, необхідний для відкриття та закриття клапана, є ще одним важливим фактором. Переконайтеся, що ви вибрали клапан з достатнім крутним моментом, щоб витримати необхідний тиск і швидкість потоку. Недостатній крутний момент може призвести до того, що клапан не закриється повністю, що призведе до витоку, а надмірний крутний момент може призвести до механічного пошкодження клапана або приводу.
Сертифікація та відповідність
Перевірте, чи відповідає клапан відповідним галузевим стандартам, таким як Американський інститут нафти (api) або міжнародна організація стандартів (iso). Шукайте знаки сертифікації, щоб переконатися, що клапан відповідає цим стандартам і може витримувати певні середовища та умови, в яких він буде використовуватися.
Технічне обслуговування та ремонт
Виберіть клапан, який простий в обслуговуванні та ремонті. Клапан повинен мати прості, доступні деталі, які можна легко замінити в разі пошкодження або зносу. Якщо можливо, шукайте клапани, які мають тривалий термін служби та потребують мінімального обслуговування.
Як встановити пневматичний поворотний клапан
Підготуйте матеріали
Перед встановленням пневматичної дросельної заслінки переконайтеся, що у вас є всі необхідні інструменти та матеріали. Це включає пневматичний дросельний клапан, кріпильне обладнання та будь-який необхідний клей або кріпильні елементи. Важливо ознайомитися з рекомендаціями виробника щодо конкретних інструментів і матеріалів, оскільки вони можуть відрізнятися залежно від типу та марки пневматичної дросельної заслінки.
Знайдіть місце встановлення
Визначте місце, де буде встановлено пневматичний поворотний клапан, і переконайтеся, що це місце чисте та вільне від сміття. Якщо пневматична дросельна заслінка встановлюється в трубу, переконайтеся, що труба чиста та вільна від перешкод або засмічень.
Зберіть пневматичний дросельний затвор
Зберіть пневматичний поворотний клапан, вирівнявши корпус клапана, кришку та сідла. Прикрутіть кришку до корпусу клапана та переконайтеся, що кришка надійно закріплена. Вирівняйте гнізда корпусу клапана та вставте трубу або фітинги в корпус клапана.
Встановіть пневматичний дросельний затвор
Встановіть пневматичний дросельний клапан, вирівнявши його з трубою або фітингами та розташувавши в потрібному місці. Натисніть на пневматичний дросельний клапан, щоб посадити сідла та переконайтеся, що клапан правильно розташований. Використовуйте необхідний клей або кріпильні елементи, щоб закріпити пневматичний дросельний клапан на місці, і переконайтеся, що клапан знаходиться рівно і вертикально.
Принцип роботи пневматичного поворотного клапана
Пневматичний дросельний клапан – це клапан з ручним керуванням, який використовує пневматичний привід для керування потоком рідини через трубу або систему. Зазвичай він складається з корпусу клапана, рукоятки, кришки та пневматичного приводу. Корпус клапана — це циліндрична оболонка, у якій розміщено механізм клапана, а ручка — це клиноподібний компонент, який використовується для відкриття та закриття клапана. . Кришка — це рукавоподібний компонент, який розташований над корпусом клапана та утворює ущільнення між корпусом клапана та трубою або фітингами. Пневматичний привід — це циліндричний компонент, який прикріплений до корпусу клапана і містить поршень, який приводиться в дію стисненим повітрям.
