Пневматичний дисковий клапан із литої сталі

Модель продукту: D671X-16C
Матеріал корпусу клапана: ковкий чавун/WCB/304/316L тощо.
Матеріал пластини клапана: 304/316L/2507/1.4529/C958 тощо.
Матеріал ущільнення: EPDM/NBR/PTFE/X7 тощо.

Послати повідомлення

Введення продукту

Модель продукту	D671X-16C
Матеріал корпусу клапана	Ковкий чавун/WCB/304/316L тощо.
Матеріал пластини клапана	304/316L/2507/1.4529/C958 тощо.
Матеріал ущільнення	EPDM/NBR/PTFE/X7 тощо.
Матеріал штока клапана	2r13/304/316 та ін.
Рівень тиску	PN10, PN16, 150LB тощо.
Використання температури	Відповідно до максимальної температури ущільнювального матеріалу, його можна вибрати нижче 200 градусів
Режим драйву	AT подвійної дії/ATE одинарної дії, опціонально
Аксесуари	Фільтр, відповідний пристрій, електромагнітний клапан, ручний механізм, позиціонер, опціонально

Презентація деталей продукту

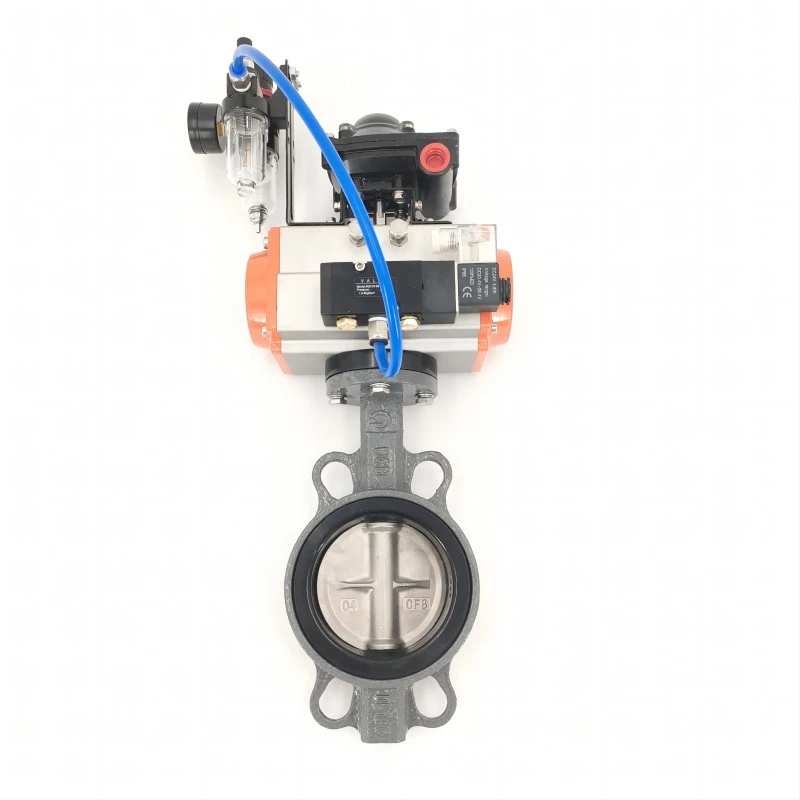

Pneumatic wafer type cast steel butterfly valve back

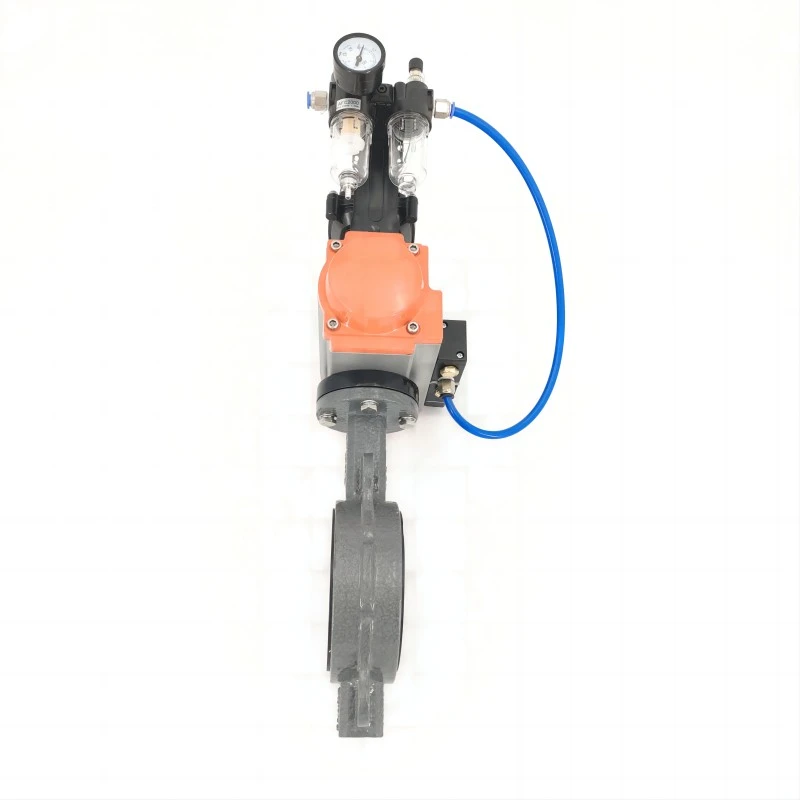

Pneumatic wafer type cast steel butterfly valve show

Робочий механізм

Коли стиснене повітря подається до пневматичного приводу, поршень всередині приводу рухається, перетворюючи лінійний рух в обертовий. Це обертання передається через шток клапана на диск, змушуючи його відкриватися або закриватися. Ступінь обертання диска контролює потік через клапан. Точне керування, що забезпечується пневматичними приводами, забезпечує точне регулювання потоку, що є критичним у багатьох промислових процесах.

Чому пневматичний дисковий клапан із литої сталі більш надійний

1. Міцна конструкція

Довговічність матеріалу: для виготовлення корпусу пневматичного дискового клапана з литої сталі використовується лита сталь, яка має високу міцність і довговічність. Оскільки лита сталь стійка до високих температур і тиску, вона ідеально підходить для важких промислових умов. Використовуються високоякісні матеріали, щоб гарантувати, що клапан може витримувати складні умови без поломки та деформації.
Стійкість до корозії: на підприємствах, де клапан піддається впливу корозійних рідин або суворих умов навколишнього середовища, виняткова стійкість литої сталі до корозії є важливою. Цей опір гарантує стабільну роботу з часом і збільшує термін служби клапана.

2. Точне керування потоком

Процедура чверті оберту: завдяки конструкції клапана диск може рухатися на 90 градусів від повністю відкритого до повністю закритого або на чверть оберту. Ця проста технологія забезпечує надійну роботу шляхом точного контролю потоку рідини та зниження ймовірності витоків.
Надійне закриття: коли клапан закритий, щільне ущільнення гарантується сідлом, яке часто виготовляється з міцних еластомерів. Це щільне ущільнення запобігає витокам навіть за високого тиску, підвищуючи надійність клапана.
