Поворотний клапан
Що таке поворотний клапан?
Поворотний клапан – це різновид чвертьобертового клапана, який використовується для регулювання витрати або тиску рідини чи газу. Він складається з плоского круглого диска, який встановлено на валу і може обертатися за допомогою ручки або приводу. Коли диск повернутий перпендикулярно потоку рідини, він повністю перекриває потік, тоді як коли він розташований паралельно потоку, клапан повністю відкритий. Одна з переваг дросельних клапанів полягає в тому, що вони легкі та компактні, що робить їх ідеальними для застосування в умовах обмеженого простору.
Переваги поворотного клапана
Легкий і компактний
Поворотні клапани чудово підходять для кількох застосувань, оскільки вони дуже легкі та забезпечують розумний контроль потоку в компактній конструкції. Ви, як правило, бажаєте використовувати клапан із металевим сидінням для більш екстремальної обробки рідини, тоді як дросельний клапан із м’яким сидінням найкраще підходить для застосувань із низьким тиском і температурами. Диск-метелик займає мало місця, але забезпечує достатню міцність для більшості насосних систем.
Простий і економічний
Дроссельні затвори дуже прості за конструкцією і вимагають мінімального обслуговування. Вони прості в установці та експлуатації. Крім того, вони зазвичай набагато дешевші, ніж кульовий кран такого ж розміру. Для ефективної роботи їм не потрібен великий крутний момент і їх можна автоматизувати для енергоефективної роботи.
Швидко та ефективно
90-Радіус повороту в градусах забезпечує швидке ущільнення після спрацьовування, що забезпечує точніший контроль потоку з мінімальними зусиллями для вмикання та вимикання клапана. Варто розглянути різні поворотні клапани, включаючи нульовий, подвійний і потрійний зміщення. Тиск зазвичай визначає, який тип вам потрібен. Чим вище зсув, тим більший тиск може витримати клапан.
Контроль тиску
На додаток до точного контролю потоку, поворотні клапани відмінно підходять для регулювання тиску. Вони відчувають мінімальне падіння тиску під час роботи, перш ніж рідини швидко відновлять енергію після виходу з клапана. Це забезпечує ефективну роботу насосної системи з постійним тиском рідини.
Чому обирають нас?
Висока якість
Наша продукція виробляється або виконується за дуже високими стандартами з використанням найкращих матеріалів і виробничих процесів.
Цілодобовий онлайн сервіс
Ми намагаємося реагувати на всі проблеми протягом 24 годин, і наші команди завжди у вашому розпорядженні у разі будь-яких надзвичайних ситуацій.
Контроль якості
У нас є професійний персонал, який контролює виробничий процес, перевіряє продукти та гарантує, що кінцевий продукт відповідає необхідним стандартам рівня якості, інструкціям і специфікаціям.
Багатий досвід
Відданий суворому контролю якості та уважному обслуговуванню клієнтів, наш досвідчений персонал завжди готовий обговорити ваші вимоги та забезпечити повне задоволення клієнтів.

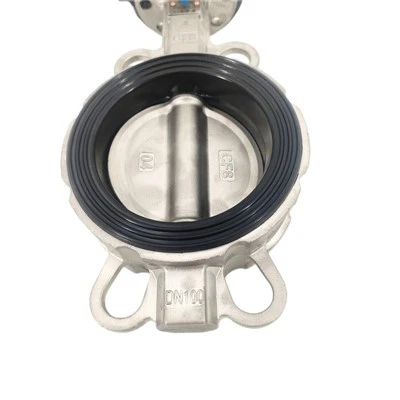

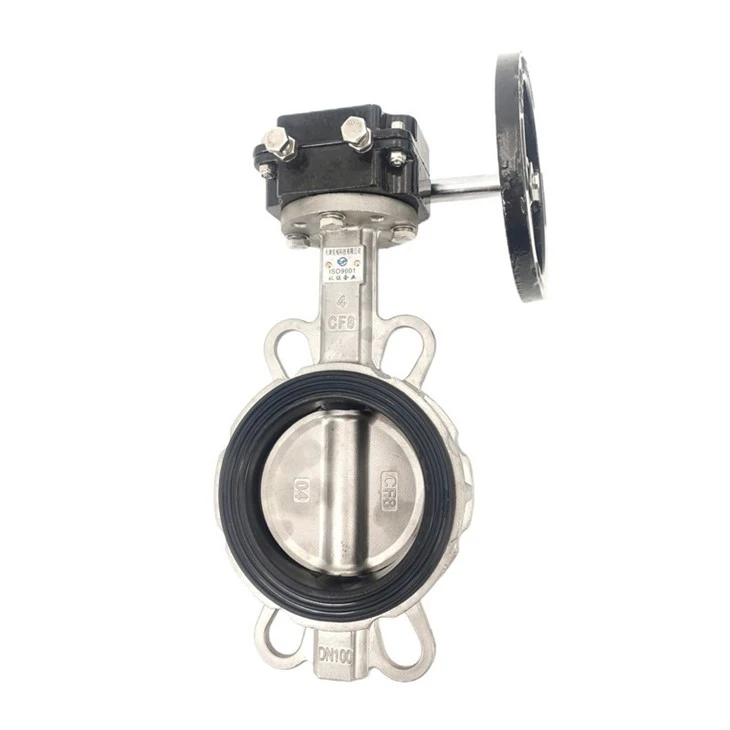

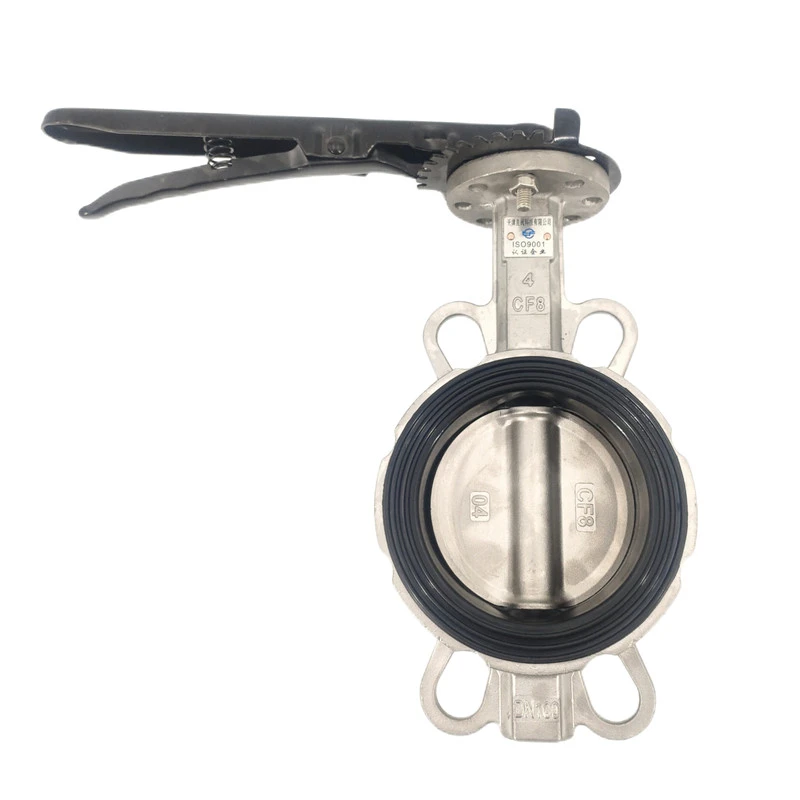

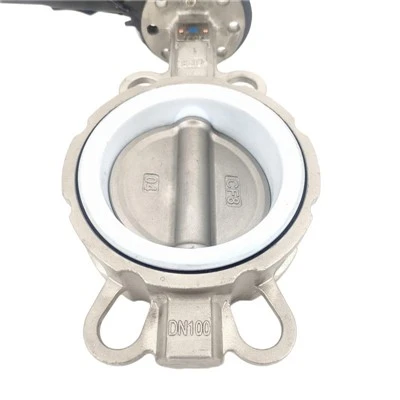

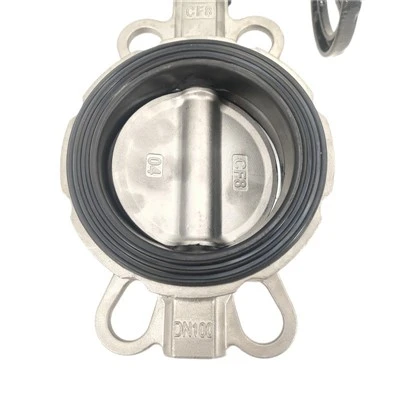

Вафельний дросельний затвор
Це найпоширеніший тип дросельної заслінки, який широко використовується в різних галузях промисловості. Він має пластинчастий корпус, який поміщається між двома рельєфними фланцями. Клапан утримується на місці фланцями та призначений для застосувань, які вимагають щільного ущільнення з мінімальними витоками.
Дроссельний клапан
Цей тип клапана має виступи або різьбові отвори, які виступають із корпусу клапана. Наконечники використовуються для кріплення клапана до трубопроводу, що дозволяє легко встановити та зняти клапан, якщо це необхідно.
Поворотний клапан з подвійним зміщенням
Також відомий як високопродуктивний дисковий клапан, він має диск, зміщений відносно центральної лінії корпусу клапана. Ця конструкція зменшує тертя між диском і сідлом, дозволяючи клапану досягти щільного ущільнення, вимагаючи менше зусилля для роботи.
Потрійний дросельний клапан
Цей тип клапана призначений для критичних застосувань, таких як застосування з високим тиском і високою температурою. Він має диск, який навмисно зміщений відносно центральної лінії корпусу клапана, а також нахилений на своїй осі. Така конструкція забезпечує герметичність, високу міцність і мінімальний витік.
Матеріал поворотного клапана
Поворотні затвори можуть бути виготовлені з різних матеріалів, включаючи чавун, ковкий чавун, нержавіючу сталь, ПВХ і вуглецеву сталь. Вибір матеріалу залежить від застосування та середовища, в якому буде використовуватися клапан. Чавун є широко використовуваним матеріалом для дросельних клапанів завдяки своїй довговічності та низькій вартості, тоді як нержавіюча сталь часто використовується там, де необхідна стійкість до корозії. ПВХ часто використовується там, де важлива хімічна стійкість, тоді як вуглецева сталь використовується в умовах високого тиску та високих температур.
Водоочисні споруди
Поворотні клапани зазвичай використовуються на водоочисних установках для контролю потоку води в процесі очищення. Клапан використовується для регулювання потоку хімічних речовин, таких як хлор, який необхідний заводу для очищення води.
Системи ОВК
Поворотні клапани використовуються в системах опалення, вентиляції та кондиціонування повітря (ОВК) для регулювання потоку повітря та води. Клапан регулює температуру в системі і контролює потік повітря або води для підтримки потрібного рівня температури.
Переробні галузі
Поворотні клапани часто використовуються в хімічній, нафтохімічній і фармацевтичній промисловості для контролю потоку рідин і газів. Він виготовлений зі стійких до корозії матеріалів, які можуть протистояти сильно корозійним речовинам.
Харчова промисловість
У харчовій промисловості поворотні клапани використовуються в різних операціях, включаючи контроль потоку рідин або газів, контроль рівня температури та тиску під час обробки та запобігання забрудненню продукту.
Морська та суднобудівна галузі
Поворотні клапани використовуються в морській та суднобудівній промисловості для контролю потоку рідин і газів усередині судна. Це допомагає запобігти витоку рідин або газів і регулює тиск рідини під час роботи.
Кастинг
Першим кроком у процесі є відливання корпусу клапана та диска. Це можна зробити за допомогою різних матеріалів, таких як чавун, ковкий чавун, вуглецева сталь, нержавіюча сталь або алюмінієва бронза, залежно від застосування.
Механічна обробка
Після лиття корпус клапана та диск обробляються відповідно до необхідних специфікацій за допомогою токарного верстата, фрезерного верстата або іншого обробного обладнання. Механічна обробка гарантує, що корпус клапана та диск мають гладкі та однорідні поверхні для оптимальної роботи.
Збірка
Після обробки корпусу та диска клапана вони збираються з іншими компонентами, такими як шток, сідло та приводи, які дозволяють дистанційно керувати клапаном.
Тестування
Після складання клапан проходить кілька випробувань, щоб переконатися, що він відповідає необхідним стандартам міцності, довговічності та продуктивності. Ці випробування можуть включати випробування гідростатичним тиском, випробування на витік і функціональні випробування.
Оздоблення
Останній етап процесу включає фінішну обробку клапана фарбуванням, покриттям або іншою обробкою поверхні для захисту від корозії.
Компоненти поворотного клапана
Тіло
Корпус дросельної заслінки є основною конструкцією, в якій розміщені всі інші компоненти. Він призначений для забезпечення надійної та герметичної герметичності між клапаном і трубопроводом. Дроссельні затвори можуть мати корпус із різних матеріалів, таких як чавун, нержавіюча сталь або ПВХ.
Диск
Диск - це кругла пластина, яка розташована в центрі тіла. Він призначений для обертання всередині корпусу та керування потоком рідин через клапан. Диск може бути виготовлений із різних матеріалів, таких як нержавіюча сталь, алюміній або пластик.
Стебло
Стержень — це довгий вузький стрижень, який з’єднується з центром диска та виходить за межі корпусу клапана. Шток використовується для обертання диска, коли клапан відкривається або закривається. Штоком можна керувати вручну або автоматично за допомогою приводу.
Сидіння
Сідло – це кільцеподібний компонент, який розташований на внутрішній стороні корпусу клапана навколо диска. Він призначений для забезпечення щільного ущільнення, коли клапан закритий, і запобігання витоку рідини через клапан.
Актуатор
Привід - це зовнішній пристрій, який використовується для контролю положення клапана. Це може бути ручний важіль або колесо, або це може бути автоматичний пристрій, наприклад електричний або пневматичний привод. Привід використовується для обертання штока та управління відкриттям і закриттям диска.
Підшипники
Підшипники – це невеликі компоненти, розташовані у верхній і нижній частині штока. Вони забезпечують опору та стабільність штока та дозволяють йому плавно обертатися в корпусі клапана.
Технічне обслуговування поворотного клапана
Регулярний огляд
Першим кроком до обслуговування дросельної заслінки є регулярна перевірка. Перевірте корпус клапана, диск і шток на наявність витоків, корозії чи пошкоджень. Перевірте ущільнення та прокладки на наявність будь-якого зносу. Переконайтеся, що клапан все ще знаходиться в правильному положенні, а болти та гайки закріплені.
Змащення
Належне змащування має вирішальне значення для оптимальної роботи будь-якого клапана. Переконайтеся, що шток, сідла та підшипники клапана добре змащені високоякісним мастильним матеріалом для зменшення тертя. Однак уникайте надмірного змащування клапана, оскільки це може призвести до засмічення та пошкодження системи. Ознайомтеся з рекомендаціями виробника щодо правильного використання мастила.
прибирання
Регулярне очищення допомагає захистити клапан від сміття та накопичень, які можуть спричинити тертя та зниження продуктивності. Переконайтеся, що ви використовуєте відповідний миючий засіб для очищення клапана, залежно від матеріалу клапана. Уникайте використання абразивних засобів для чищення, які можуть подряпати або пошкодити поверхню клапана.
Заміна ущільнення
З плином часу сальники та прокладки клапанів зношуються. Замініть ці ущільнення високоякісними, щоб зберегти цілісність клапана та запобігти витоку. Частота заміни залежить від застосування клапана та умов експлуатації.
Регулярне обслуговування
Регулярне технічне обслуговування вашого клапана має важливе значення для підтримки його оптимальної роботи. Регулярно перевіряйте роботу клапана та негайно замінюйте будь-які пошкоджені або зламані частини. Несправний клапан може завдати значної шкоди системі.
Вибір правильного матеріалу
Поворотні затвори можуть бути виготовлені з різних матеріалів, таких як вуглецева сталь, нержавіюча сталь, залізо, алюміній або пластик. Вибраний матеріал має бути сумісним з рідиною, що переробляється, її робочою температурою та тиском.
Правильний монтаж
Клапан повинен бути встановлений у правильному положенні з правильною орієнтацією. Слід передбачити необхідні кріплення та опорні кронштейни, щоб запобігти надмірному навантаженню на клапан. Правильне встановлення також забезпечить відсутність заклинювання та перешкод диску чи штоку клапана.
Правильне обслуговування
Регулярне технічне обслуговування має важливе значення для забезпечення належного функціонування поворотних клапанів. Необхідно регулярно перевіряти ущільнювальні поверхні та диск на наявність пошкоджень або зносу. Клапан слід періодично чистити, щоб запобігти накопиченню сміття або забруднень, які можуть вплинути на його роботу.
Захист від навколишнього середовища
Дроссельні клапани повинні бути захищені від навколишнього середовища, щоб запобігти пошкодженню від погодних умов, впливу хімічних речовин або інших забруднень. Корпуси та кришки повинні бути встановлені для захисту клапана від елементів, які можуть призвести до корозії або інших форм пошкодження.
Правильний розмір
Поворотні клапани повинні мати відповідний розмір для застосування, щоб забезпечити належний контроль потоку та запобігти накопиченню надмірного тиску та навантаження на клапан.
Сумісність з рідиною
Дроссельна заслінка повинна бути сумісна з рідиною, що переробляється. Використання неправильного матеріалу чи конфігурації може призвести до корозії, забруднення або хімічних реакцій, які можуть прискорити знос і пошкодити клапан.
Правильна експлуатація
Клапан повинен працювати в межах зазначених температур і тиску. Перевищення цих обмежень може призвести до пошкодження клапана або його компонентів. Крім того, не слід відкривати або закривати клапан з силою, оскільки це може призвести до пошкодження компонентів клапана.
Як вибрати поворотний клапан
Розмір клапана
Перше, що вам потрібно врахувати, це розмір необхідного клапана. Ви повинні вибрати клапан, який відповідає розміру вашого трубопроводу та швидкості потоку вашого процесу. Якщо клапан занадто малий, він обмежить потік і призведе до падіння тиску. Якщо клапан занадто великий, це збільшить вартість установки та може не забезпечити точний контроль потоку.
матеріал
Поворотні затвори виготовляються з різних матеріалів, включаючи нержавіючу сталь, чавун і ПВХ. Ваш вибір матеріалу залежатиме від типу рідини чи газу, що контролюється, а також від температури та тиску процесу. Наприклад, нержавіюча сталь є популярним вибором для високотемпературних застосувань, тоді як ПВХ часто використовується для низьких температур.
Тип диска
Диск є частиною дросельної заслінки, яка контролює потік рідини. Існує два основних типи дисків: однозміщені та подвійні. Частіше використовуються диски з одним зміщенням, які, як правило, дешевші. Проте диски з подвійним зміщенням забезпечують краще ущільнення та більш стійкі до зношування.
Кінцеві з'єднання
Поворотні затвори доступні з різноманітними кінцевими з’єднаннями, включаючи фланцеві, різьбові та зварні. Ви повинні вибрати кінцеве з’єднання, яке відповідає системі трубопроводу, яку ви використовуєте, і забезпечує безпечне та надійне з’єднання.
Приведення в дію
Поворотними затворами можна керувати вручну або за допомогою приводу. Привід — це електричний, пневматичний або гідравлічний пристрій, який автоматично відкриває та закриває клапан. Тип приводу, який ви виберете, залежатиме від ваших конкретних вимог, таких як швидкість і точність роботи клапана.
застосування
Нарешті, вам слід розглянути конкретне застосування, для якого вам потрібен дросельний затвор. Наприклад, якщо ви використовуєте поворотний клапан для обробки харчових продуктів, він має бути виготовлений із схвалених FDA матеріалів і мати гігієнічну конструкцію. Якщо ви використовуєте дросельну заслінку для хімічної обробки, вона повинна бути стійкою до хімічної корозії та здатною витримувати середовища високого тиску та високої температури.
Як встановити поворотний клапан
Підготуйте матеріали
Перед установкою дросельної заслінки переконайтеся, що у вас є всі необхідні матеріали та інструменти. Сюди входить сама дросельна заслінка, труба або фітинги, монтажні пристосування та необхідний клей або кріплення. Важливо перевірити рекомендації виробника щодо конкретних матеріалів та інструментів, оскільки вони можуть відрізнятися залежно від типу та марки дросельної заслінки.
Встановіть дросельну заслінку
Встановіть дросельну заслінку, вирівнявши її з трубою або фітингами та розташувавши в потрібному місці. Притисніть дросельну заслінку, щоб посадити сідла, і переконайтеся, що клапан правильно розташований. Використовуйте необхідний клей або кріплення, щоб закріпити дросельну заслінку на місці, і переконайтеся, що вона розташована рівно і прямо.
Знайдіть місце встановлення
Визначте місце, де буде встановлено поворотний затвор, і переконайтеся, що це місце чисте та вільне від сміття. Якщо дросельний затвор встановлюється в трубу, переконайтеся, що труба чиста та вільна від перешкод або засмічень.
Зберіть дросельну заслінку
Зберіть дросельну заслінку, вирівнявши корпус клапана, ручку та сідла. Прикрутіть ручку до корпусу клапана та переконайтеся, що ручка надійно закріплена. Вирівняйте гнізда корпусу клапана та вставте трубу або фітинги в корпус клапана.
Принцип роботи Поворотний клапан
1. Зазвичай він складається з корпусу клапана, ручки, сідла та труби або фітингів. Корпус клапана являє собою циліндричну оболонку, в якій розміщено механізм клапана, а рукоятка є клиноподібним компонентом, який використовується для відкриття та закриття клапана. Сідло — це гумове або металеве кільце, яке розташоване всередині корпусу клапана та утворює ущільнення між корпусом клапана та трубою або фітингами.
2. Коли ручка повертається, вона обертає клиноподібний компонент, який, у свою чергу, повертає сидіння. Ця дія призводить до того, що клапан відкривається і дозволяє рідині протікати через трубу або фітинги. У міру повороту ручки тиск на сідла збільшується, що допомагає підтримувати щільне ущільнення між корпусом клапана та трубою або фітингами. При повороті ручки в протилежну сторону тиск на сідла зменшується, що дозволяє клапану закритися. Дроссельний клапан розроблено як економічно ефективне рішення для керування потоком рідини, що не потребує технічного обслуговування, у різноманітних сферах застосування, включаючи системи водопостачання, дренажу та вентиляції та вентиляції.
