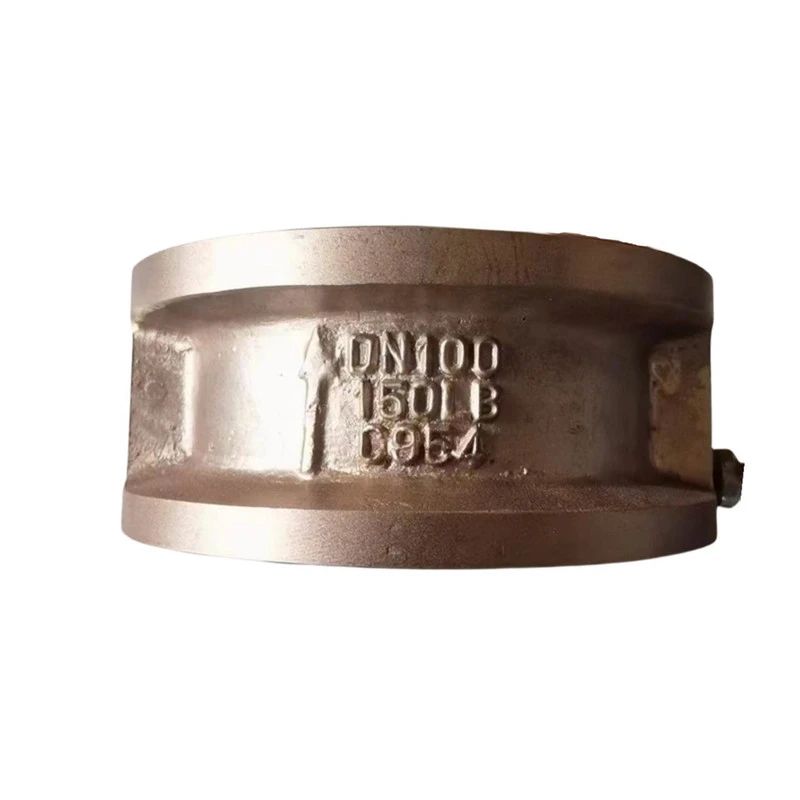

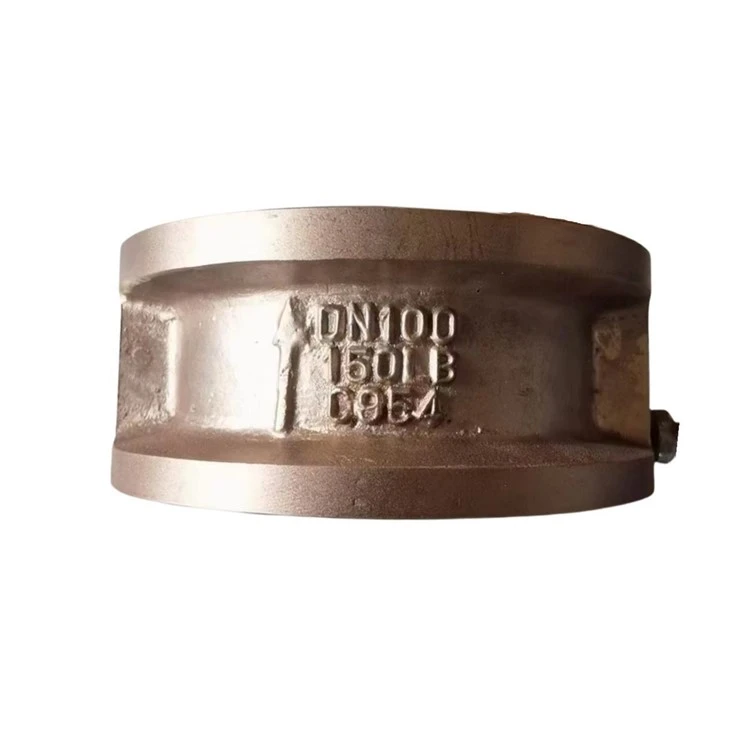

Подвійний зворотний клапан

Найменування продукту: зворотний клапан з подвійною заслінкою
Модель: DH77X-10/16T
Розміри: DN40-DN1000
Спосіб підключення: пластинчастий
Робочий тиск: PN16, PN10, 150LB, 5K, 10K
Діапазон температур: -10 градус -100 градус
Покриття: епоксидне покриття на сплаві згідно з ANSI/AWWA C550

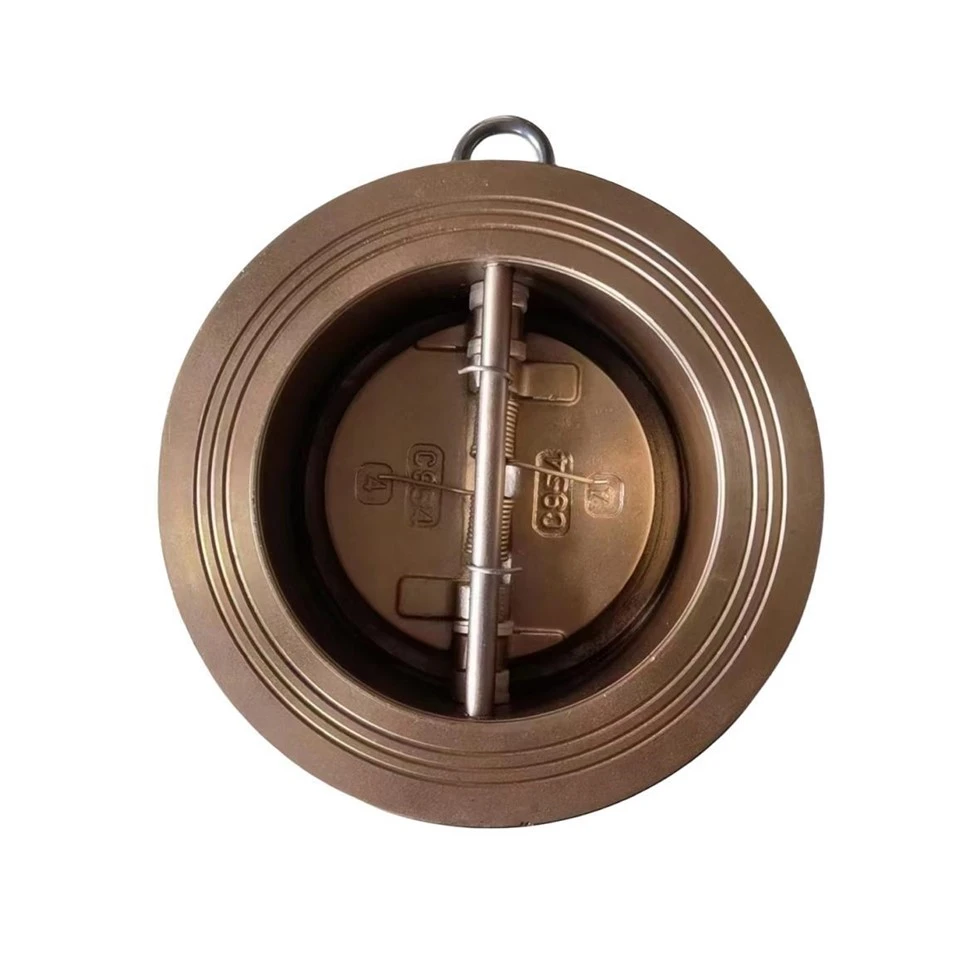

Структурна схема зворотних клапанів-метеликів дуже проста, і в порівнянні з іншими зворотними клапанами їх конструктивна довжина також дуже мала. Зворотний клапан-метелик, також відомий як зворотний клапан-метелик, з'єднаний у формі пластини. Пластина клапана складається з двох напівкруглих дисків, які з'єднані штоком клапана і примусово повертаються пружинами. Принцип роботи зворотного клапана-метелика полягає в тому, що коли середовище протікає через канал корпусу клапана, тиск середовища перевищує силу пружини, і дві дискові пластини відкриваються, клапан відкривається, і середовище тече; Коли середовище припиняє надходити, через силу пружини, дві дискові пластини змушені повертатися, і клапан закривається, щоб запобігти зворотному потоку середовища. Діаграма структури зворотного клапана-метелик Зворотний клапан-метелик, також відомий як подвійний дисковий подвійний дисковий зворотний клапан, його ущільнювальна поверхня може бути виготовлена ​​зі зносостійкого матеріалу або покрита гумою, з широким спектром застосування та надійною герметизацією. Дроссельні зворотні клапани - це автоматичні клапани, які не потребують ручного керування. Цей тип клапана зазвичай використовується для чистих трубопроводів, а також для промислових, екологічних, водоочисних систем і сантехніки висотних будівель, щоб запобігти середньому зворотному потоку. Запобігайте зворотному потоку середовища.









1. Невеликий розмір, легка вага та компактна структура.

2. Покладайтеся на крутний момент пружини, щоб швидко закритися самостійно.

3. Можна встановлювати як на горизонтальні, так і на вертикальні трубопроводи.

4. Безпечна та надійна продуктивність із хорошими показниками захисту від перешкод.

5. Герметизація лінії з кращими характеристиками герметизації може досягти нульового витоку під статичним тиском.

6. Міцність зчеплення між гумою та корпусом клапана висока, що може ефективно запобігти падінню сідла клапана під час використання.

7. Верхній і нижній фланці, а також внутрішні стінки корпусу клапана оброблені твердою плівкою проти іржі, щоб уникнути пошкодження плівки фарби під час процесу вулканізації гуми після розпилення, а також старіння гумового сідла клапана, спричиненого вторинним високі температури.

8. Корпус клапана виготовлено з порошку епоксидної смоли з міцною адгезією та високою ударною міцністю.

9. Верхній і нижній фланці ущільнені водяними лініями для кращого ущільнення.
