Поворотний зворотний клапан з нержавіючої сталі

Найменування продукту: Зворотний клапан з нержавіючої сталі
Модель: DH77X-10/16P
Розміри: DN40-DN1000
Спосіб підключення: пластинчастий
Робочий тиск: PN16, PN10, 150LB, 5K, 10K
Діапазон температур: -10 градус -100 градус
Покриття: епоксидне покриття на сплаві згідно з ANSI/AWWA C550

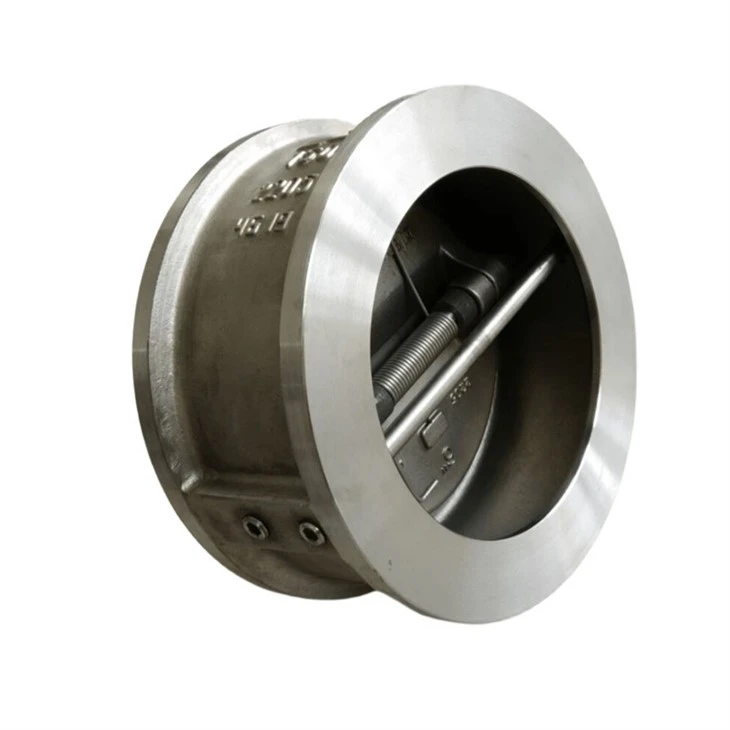

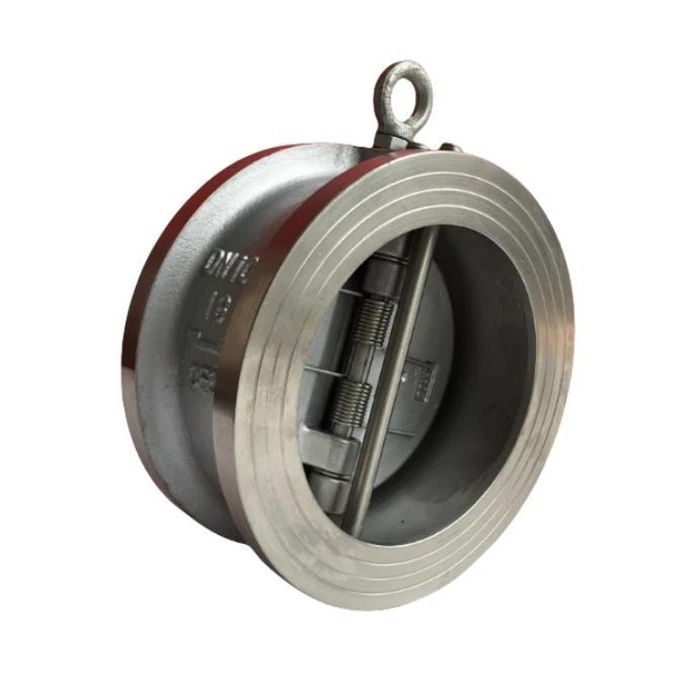

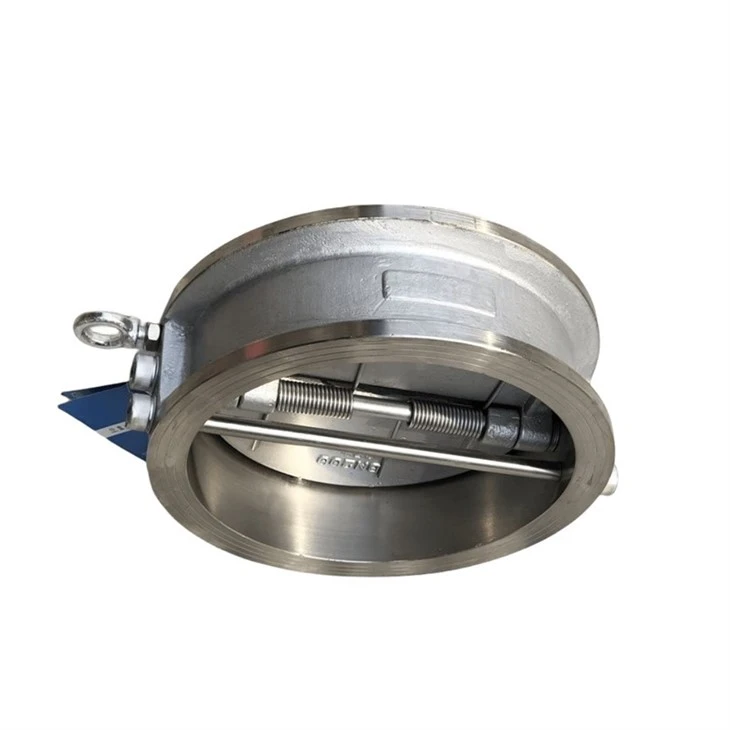

Дроссельний зворотний клапан із нержавіючої сталі також є поворотним зворотним клапаном, але це дводисковий клапан, який закривається під дією пружини. Рідина, що йде знизу вгору, відкриває диск клапана. Клапан має просту конструкцію і затискається між двома фланцями, має невеликий габаритний розмір і малу вагу.

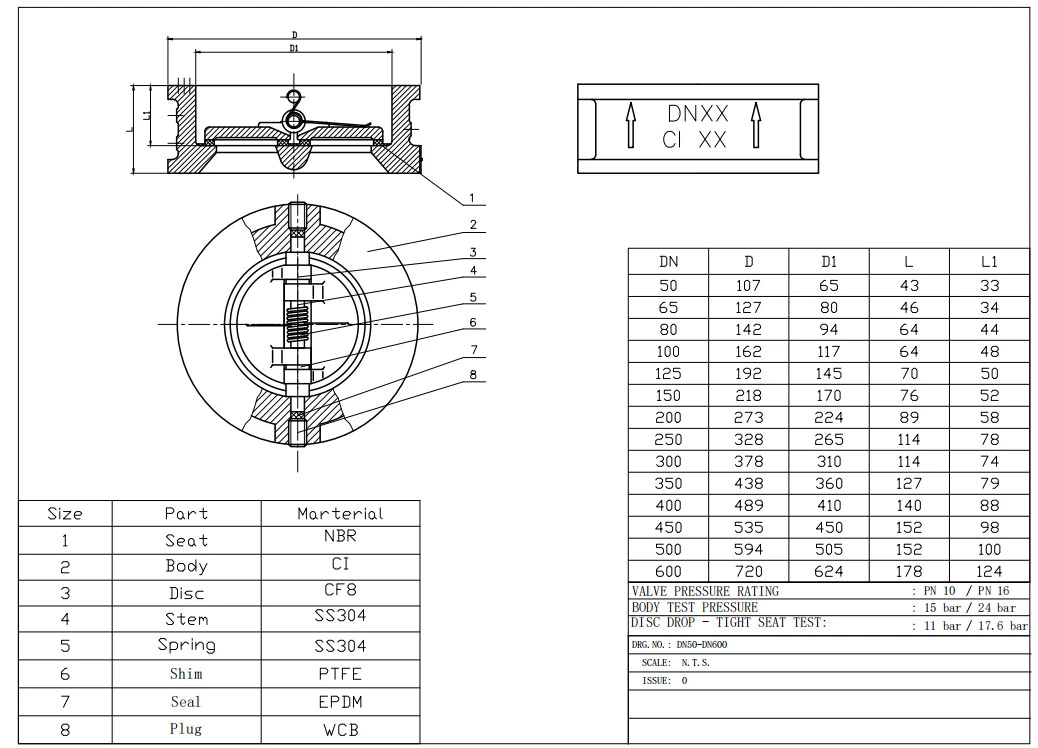

Зворотний поворотний клапан із нержавіючої сталі має два підпружинених D-подібних диска, розміщених на ребристому валу поперек наскрізного отвору клапана. Ця структура скорочує відстань, на яку переміщується центр ваги диска клапана. Порівняно з поворотними зворотними клапанами з одним диском такого ж розміру, ця конструкція також зменшує вагу диска клапана на 50%. Завдяки використанню пружинного навантаження цей клапан дуже швидко реагує на зворотний потік.









1. Подвійна дискова легка конструкція поворотних поворотних клапанів із нержавіючої сталі робить ущільнення сідла та роботу більш ефективними.
2. Функція пружини з довгим плечем поворотних поворотних клапанів із нержавіючої сталі дозволяє відкривати та закривати диск клапана без тертя, а пружина незалежно діє, закриваючи диск клапана (DN150 і вище).
3. Опорна втулка шарніра поворотного поворотного клапана з нержавіючої сталі зменшує тертя та зводить до мінімуму явище гідроудару, коли зупиняється незалежним диском клапана (більшого діаметру).
4. Порівняно зі звичайними поворотними зворотними клапанами поворотні поворотні клапани з нержавіючої сталі мають міцнішу, легшу, меншу, ефективнішу та дешевшу конструкцію. Цей клапан відповідає стандартам API 594. Для більшості типорозмірів конструктивна довжина цього клапана становить лише 1/4 довжини звичайного клапана, а його вага становить від 15% до 20% від ваги звичайного клапана. Тому він також дешевший, ніж поворотний зворотний клапан. Його також легше встановити.
5. Поворотний зворотний клапан із нержавіючої сталі також має особливі конструктивні особливості, що робить його високоефективним безударним зворотним клапаном. Ці особливості включають вільне очищення, клапани більшості типорозмірів оснащені незалежними пружинними конструкціями та незалежною системою підтримки дисків. Деякі з цих властивостей не мають зворотні клапани. Подвійний дисковий зворотний клапан-метелик також може бути сконструйований як піднятий тип клапана з подвійним фланцем.
