Поворотні клапани можна класифікувати різними способами на основі різних розмірів, таких як структура, продуктивність ущільнення та спосіб приведення в дію. Нижче наведено три найпоширеніші класифікації та відповідні їм типи:
1, Класифікація за типом ущільнення (одна з основних категорій)
•Поворотні клапани з м’яким-ущільненням
￮Ущільнювальна пара складається з еластичного матеріалу (наприклад, гуми, тефлону тощо) і металу. Ущільнення досягається за рахунок деформації еластичного матеріалу,що забезпечує чудову герметичність(витік зазвичай менше або дорівнює 0,01%). Вони придатні для використання з не-корозійними середовищами, такими як вода, повітря та масло, але з високими вимогами до витоку.
￮Недоліки: обмежена стійкість до температури та тиску (гумові ущільнювачі зазвичай мають температурну стійкість менше або дорівнює 120 градусам, тефлонові менше або дорівнюють 200 градусам), і вони чутливі до корозії через такі середовища, як сильні кислоти та луги.
•Поворотні клапани з жорстким-ущільненням
￮Пара ущільнювачів складається з металу та металу (наприклад, нержавіючої сталі та литої сталі). Точна механічна обробка забезпечує щільне прилягання між ущільнювальними поверхнями. Вони мають високу температурну стійкість і стійкість до тиску (температура до 425 градусів і тиск до PN40 і вище), що робить їх придатними для використання з високою-температурою, високим-тиском і корозійними середовищами, такими як пара, стічні води, кислотні та лужні розчини. Недоліки: Ефективність герметизації дещо поступається м’яким ущільнювачам (протікання зазвичай становить менше або дорівнює 0,1%), і потрібна вища точність обробки.
2, Класифікація за структурним типом (на основі методу підключення диска)
• Поворотний клапан із центральним ущільненням
￮Вісь обертання диска розташована на центральній лінії шляху потоку. У закритому стані диск повністю контактує з сідлом клапана, досягаючи герметичності. Ця проста структура та низька вартість є вигідними, але оскільки диск піддається значним ударним силам від середовища, він підходить для труб низького-тиску малого-діаметру (зазвичай DN менше або дорівнює 200 мм), таких як житлові водопровідні та дренажні труби.
•Ексцентричні поворотні клапани
￮Обертова вісь диска зміщена від центру та має різні ексцентричні конфігурації (наприклад, одинарний, подвійний і потрійний ексцентрик):
￮Один ексцентрик: вісь зміщена від ущільнювальної поверхні, зменшуючи тертя між диском і сідлом і збільшуючи термін служби. Підходить для застосувань середнього та низького тиску.
￮Подвійний ексцентрик: вісь зміщена як від центру, так і від ущільнювальної поверхні, що додатково зменшує тертя та полегшує відкривання та закривання. Широке застосування.
￮Потрійний ексцентрик: На основі конфігурації з подвійним ексцентриком додано кутове зміщення для досягнення «нульового тертя» відкриття та закриття між диском і сідлом. Це основна конструкція поворотних клапанів із жорстким-ущільненням, яка підходить для високого-тиску, високої-температури та великого-діаметра
трубопроводи (DN більше або дорівнює 300 мм).
3, класифікація за методом приводу (на основі методу роботи)
￮Управляється вручну за допомогою маховичка, рукоятки або черв’ячного механізму. Вони відрізняються простою конструкцією та низькою вартістю, що робить їх придатними для застосування з малим-діаметром і низькою-частотою (наприклад, технічне обслуговування невеликих трубопроводів і цивільних клапанів).

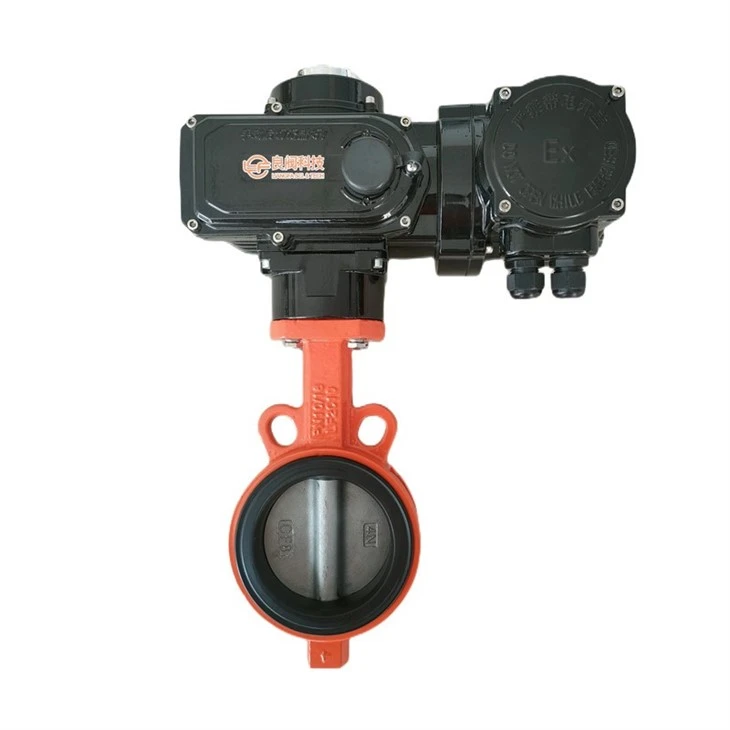

•Електричні дросельні заслінки
￮Отримані від електричного приводу (двигун-привід/турбіна), вони забезпечують дистанційне керування й автоматичну роботу, забезпечують високу точність (здатність регулювати потік) і підходять для великих трубопроводів і автоматизованих систем (таких як промислові виробничі лінії та міські системи водопостачання).
•Пневматичні поворотні клапани
￮Отримані від пневматичного приводу (з приводом від циліндра), вони забезпечують швидку реакцію (короткий час відкриття та закриття) і підходять для легкозаймистих і вибухонебезпечних середовищ (без ризику іскор) або умов, що потребують швидкого перемикання (наприклад, аварійне відключення хімічних трубопроводів).
На додаток до трьох категорій, згаданих вище, поворотні затвори також можна класифікувати за калібром (малі/середні/великі) і матеріалом (чавун, нержавіюча сталь тощо). Вибір типу в реальному застосуванні має ґрунтуватися на характеристиках середовища, тиску та температурі та експлуатаційних вимогах.
